1. Innledning
Ved anskaffelse av belysning til installasjon i eksplosjonsfarlige områder er kostnad, ytelse og produsentens omdømme viktige kriterier å vurdere. Men hvor mye tanke gir sluttbrukere til hvor enkelt vedlikeholdet er? For mange er svaret på dette spørsmålet sannsynligvis «ikke nok».
Denne hvitboken er ment å hjelpe sluttbrukere med å få bedre forståelse av hva som gjør et armatur for eksplosjonsfarlige områder enkelt å vedlikeholde, og hvordan det kan bidra til å redusere kostnader.
Utformingen av et armatur, og hvor enkelt det er å vedlikeholde, kan variere betydelig mellom ulike produsenter og ulike armaturer. Dette skyldes delvis hvordan enhetene er sertifisert; sertifiseringen kan begrense nivået på vedlikehold som kan utføres på stedet. Vedlikeholdsvennlighet avhenger imidlertid også av produsenten og hvor mye vekt som legges på dette under designprosessen. Det er lett for en produsent å overse vedlikeholdsvennlighet, spesielt siden personen som spesifiserer belysningen ikke alltid er ansvarlig for å vedlikeholde den.
Å velge et LED-armatur vil selvfølgelig bidra til å redusere mengden vedlikehold som kreves, men som med ethvert elektrisk produkt er det alltid en viss risiko for feil. I anvendelser i eksplosjonsfarlige områder, hvor miljøet kan være spesielt hardt og utfordrende, forsterkes denne risikoen ofte. Så selv om LED utvilsomt bidrar til å redusere nivået og hyppigheten av vedlikehold, bør ingen armaturer for eksplosjonsfarlige områder egentlig betraktes som fullstendig «vedlikeholdsfrie».
Før vi ser nærmere på hva som faktisk gjør et armatur enkelt å vedlikeholde, vil vi først vurdere hvilket vedlikehold som kreves for ethvert armatur installert i et eksplosjonsfarlig område.
2. Hvilket vedlikehold kreves
2.1 Rutinemessig inspeksjon
Armaturer som er sertifisert for bruk i eksplosjonsfarlige områder har spesielle egenskaper som gjør dem egnet for bruk i disse miljøene. Rutinemessige inspeksjoner er derfor nødvendig i løpet av armaturets levetid for å sikre at disse spesielle egenskapene bevares.
Nivået og kompleksiteten til disse inspeksjonene dekkes av retningslinjer for eksplosjonsfarlige områder (BS EN60079-17), men generelt sett vil de vanligvis være visuelle og det er lite sannsynlig at enheten må åpnes. Som et resultat vil utformingen av et armatur, og hvor enkelt det er å vedlikeholde, neppe ha noen betydelig innvirkning på kompleksiteten og varigheten av disse rutinemessige inspeksjonene. Avgjørende er imidlertid at disse inspeksjonene er utformet for å fremheve behovet for eventuelt ekstra, uplanlagt vedlikehold. Det er disse kravene som gjør et armaturs vedlikeholdsvennlighet så viktig.
2.2 Uplanlagt vedlikehold
Uplanlagt vedlikehold kan kategoriseres som enhver vedlikeholdsprosedyre som kreves utover rutinemessig inspeksjon. Uplanlagt vedlikehold vil sannsynligvis være mer komplekst, og det er større sjanse for at enheten må åpnes for at et problem skal kunne rettes eller repareres.
Et armaturs vedlikeholdsvennlighet vil avgjøre to ting:
Svaret på disse to spørsmålene vil ha en betydelig effekt på hvor lenge sluttbrukeren vil være uten lys, og på kostnaden (både den direkte kostnaden for reparasjonen, men også de tilknyttede kostnadene ved nedetid).
Pro-tips – Eventuelle uplanlagte vedlikeholdsbehov kan øke armaturets livstidskostnad hvis det ikke er enkelt å vedlikeholde.
3. Identifisering av vedlikeholdsvennlighet
3.1 Tradisjonelle armaturer
Armaturer i denne kategorien er ikke-LED og bruker tradisjonell teknologi (som lysrør eller natriumlamper). Denne kategorien er selvfølgelig svært bred med et stort utvalg av ulike typer armaturer. De er imidlertid like ved at de alle har kortere levetid (slik at lamper må skiftes flere ganger i løpet av armaturets levetid). Selv om prosessen med å vedlikeholde armaturen kan være en langsom eller vanskelig prosess, kan vedlikehold generelt utføres på stedet.
3.2 Forseglet for livet LED-armaturer
Vi vet at valg av et LED-armatur betyr at vedlikehold kreves sjeldnere, men vi har også fremhevet at når det installeres i anvendelser i eksplosjonsfarlige områder, bør det ikke betraktes som «vedlikeholdsfritt». Til tross for dette er mange LED-armaturer forseglet på fabrikken. Fordi forseglingen er kritisk for armaturets sertifisering for eksplosjonsfarlige områder, kan den ikke åpnes for vedlikehold eller reparasjon. Å tukle med
forseglingen, eller å tvinge enheten åpen, ville bety at armaturen
ikke lenger overholder sin Ex-klassifisering og kan utgjøre
en eksplosjonsrisiko. Forseglet for livet-enheter må derfor
returneres til produsenten for at eventuelle vedlikeholdsprosedyrer
skal kunne utføres.
3.3 Modulære LED-armaturer
Modulære armaturer er designet med vedlikehold i tankene; enheten er ikke forseglet på fabrikken og kan åpnes
på stedet. Vedlikehold kan derfor utføres av
sluttbrukeren. Reservedeler er utskiftbare og kan fjernes uavhengig, mens muligheten til å montere nøkkelkomponenter eksternt også kan gjøre tilgang for
vedlikehold mye enklere.
Nøkkelegenskapen til et modulært armatur er at vedlikehold kan utføres på stedet og det er ikke nødvendig å returnere enheten til produsenten.
Pro-tips – Et modulært armatur tillater at vedlikehold utføres på stedet, mens en forseglet for livet-enhet må returneres til produsenten for å løse eventuelle problemer.
4. Hvorfor er modulært enklere å vedlikeholde?
Nå som vi vet hvordan ulike typer armaturer kan grupperes, må vi forstå hva som er annerledes med
et modulært armatur som gjør det enklere å vedlikeholde.
Et modulært armatur bør være designet for å sikre at deler kan fjernes og erstattes uten å forårsake skade på armaturen. Dette betyr at deler som strømforsyninger, nødbatterier, lysenheter osv. alle kan fjernes uavhengig. Armaturen er ikke forseglet på fabrikken, noe som betyr at en sluttbruker kan få tilgang til interne komponenter og utføre vedlikehold uten å måtte fjerne armaturen først. I mellomtiden kan reservedeler også oppbevares på stedet for å betjene installasjonen. Disse egenskapene bidrar til å fremskynde vedlikeholdsprosessen og redusere nedetid.

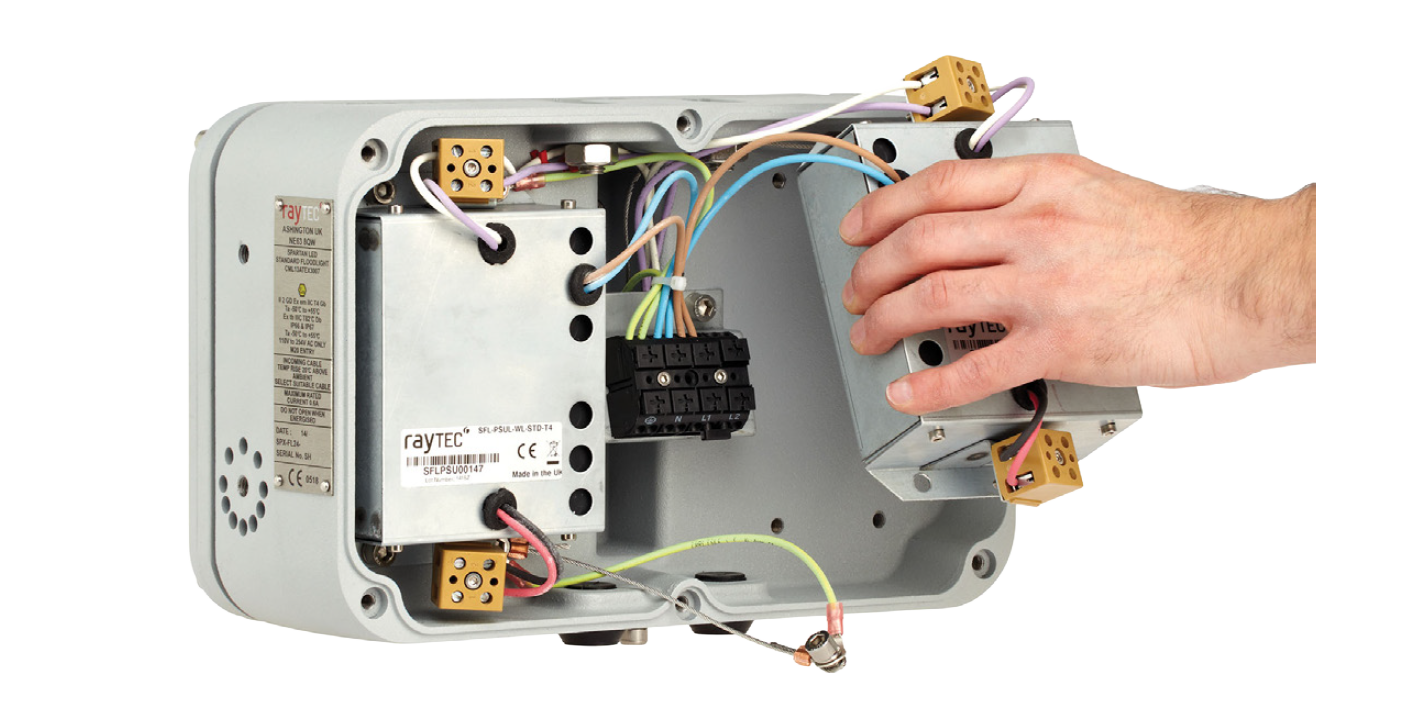

Figur 1: Et modulært armatur tillater at deler fjernes uavhengig
På dette tidspunktet lurer du kanskje på: «Hvordan er alt dette mulig i et eksplosjonsfarlig miljø?». Primært skyldes det enhetens beskyttelsesmetode og hvordan den er sertifisert. En ekte modulær enhet vil være «Ex e»-sertifisert (økt sikkerhet), som kort sagt betyr at enheten er designet og sertifisert for å forhindre en eksplosjon (i stedet for å inneholde den). Ikke alle Ex e-armaturer er modulære, men sertifisering ved bruk av denne beskyttelsesmetoden gir produsenten mer fleksibilitet til å kunne designe den for enkelt vedlikehold.
En modulær enhet bør også gjøre tilgang for vedlikehold enklere. På samme måte som deler kan fjernes uavhengig, kan kontrollutstyret monteres eksternt, borte fra armaturets hovedkropp. Dette gjør tilgang for vedlikehold mye enklere (vi dekker dette mer detaljert i seksjon 6.0).

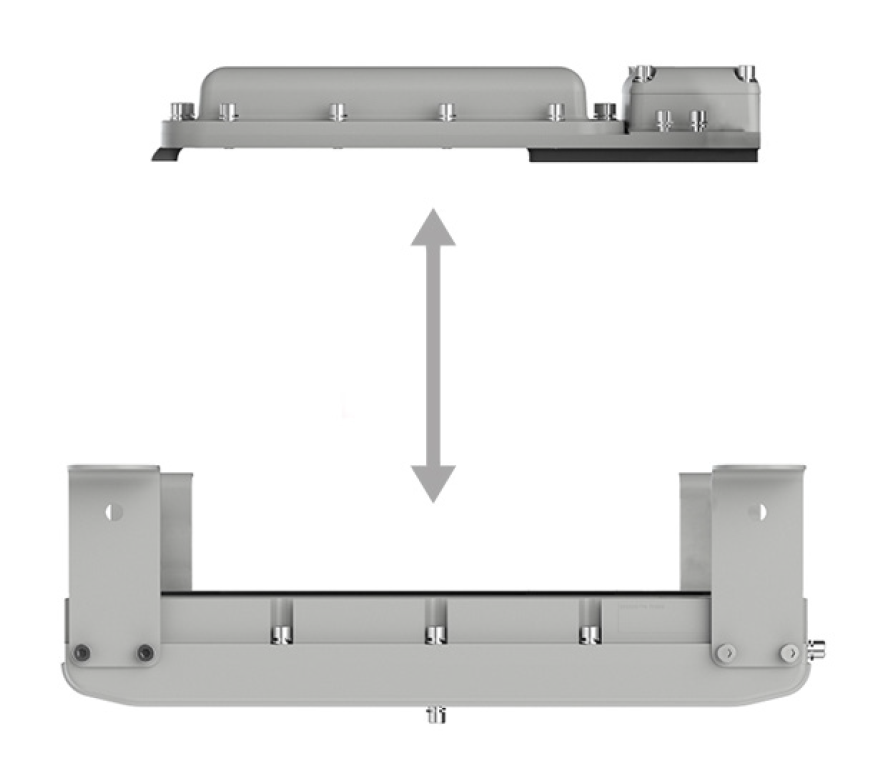

Figur 2: Modulære armaturer tillater også at strømforsyninger fjernes og monteres eksternt for enkel tilgang
Pro-tips – Fordi et modulært armaturs deler er utskiftbare, kan et lite lager av reservedeler oppbevares på stedet for å betjene installasjonen.
5. Modulært vs. forseglet for livet
Hvis du leser denne hvitboken og er interessert i å redusere vedlikeholdskostnader, forstår du sannsynligvis allerede fordelene ved å velge et armatur som bruker LED-teknologi. For resten av denne hvitboken vil vi derfor fokusere på forskjellene mellom forseglet for livet og modulære armaturer.
Vi vet at et modulært armatur er enklere å vedlikeholde, men vi må også forstå hvorfor vedlikeholdsvennlighet er så viktig. For å oppsummere er den største og mest betydningsfulle forskjellen mellom de to at modulære armaturer kan vedlikeholdes på stedet, mens et forseglet for livet-armatur må returneres til produsenten.
Modulært
Forseglet for livet
Reparer på stedet
Returner til produsent for reparasjon
5.1 Nedetid
En komponentfeil kan resultere i enten delvis eller fullstendig tap av lys fra armaturen. Et tap av lys kan bety økt risiko for arbeidere på stedet, eller driften kan til og med måtte opphøre. Dette kan ha enorme kostnadsimplikasjoner, noe som betyr at hastigheten på løsningen er kritisk.
Forseglet for livet-armatur
Hvis en feil forårsaker tap av lysutgang, er det lite sannsynlig at en sluttbruker vil kunne gjøre noe for å rette opp problemet. Armaturen må derfor returneres til produsenten, noe som vil ha en betydelig innvirkning på lengden på nedetiden.

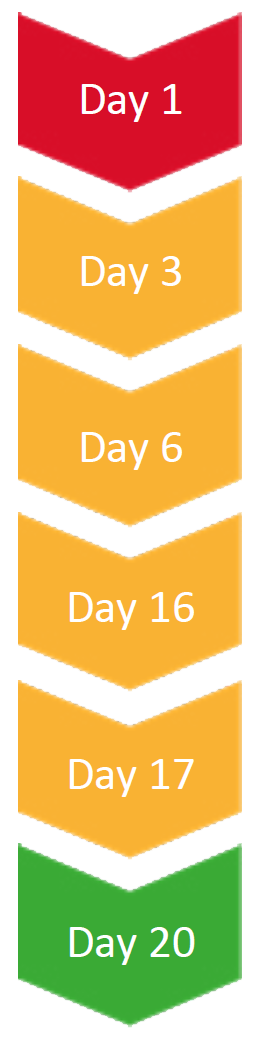

La oss se på en typisk nedetidsperiode for et forseglet for livet-armatur.
Feil identifisert og rapportert til produsent.
Fraktdokumenter utarbeidet og enhet returnert.
Enhet mottatt av produsent.
Produsentvurdering fullført.
Enhet sendt til kunde
Enhet mottatt av kunde og installert. Lyset er gjenopprettet.
Rundt 20 arbeidsdager med nedetid
Hvor raskt kan du bytte en strømforsyning på Spartan Linear?
Se videoen nedenfor hvor vi demonstrerer hvor raskt prosessen er for å bytte en strømforsyning/driver på en SPARTAN Zone 1 Linear.
5.2 Miljøpåvirkning
Når vi vet at et forseglet for livet-armatur må returneres til produsenten for vedlikehold, la oss nå vurdere miljøpåvirkningen; en økende global bekymring.
Forseglet for livet-armatur
Når armaturen til slutt når produsenten, kan selv de være ute av stand til faktisk å reparere det. Å utføre feilvurderingen er ofte umulig uten å skade armaturen i en slik grad at den ikke kan forsegles på nytt. Prosessen med å returnere armaturen er mer sannsynlig å være for feilidentifiseringsformål (og om feilen dekkes av garantien). Uavhengig av årsaken til feilen vil den mest sannsynlige løsningen være at den erstattes med en helt ny enhet. Det eksisterende huset vil bli kassert, og hvis det inneholder høye nivåer av polykarbonat eller GRP (glassforsterket plast), kan dette være spesielt skadelig for miljøet.
Vi identifiserte tidligere at Ex-belysning er installert over hele verden, så logistikken med å sende armaturen tilbake til produsenten kan betydelig øke armaturets miljøavtrykk (omfanget av dette vil avhenge av plasseringen av hvor enheten er installert, og av produsenten). Det beste tilfellet er at produsenten har et lokalt reparasjonssenter (for å redusere fraktavstand), men med mange produsenter må armaturen returneres til ett enkelt globalt sted.
Modulært armatur
Miljøkostnaden for et modulært armatur er en brøkdel av den for et forseglet armatur. Fordi delene er utskiftbare, vil ikke en enkelt komponentfeil gjøre hele armaturen ubrukelig. Grunnleggende feilsøking bør tillate at en defekt komponent identifiseres eksternt, og muligheten til å erstatte deler mens armaturen er på plass, betyr i teorien at det aldri er et krav om å returnere hele armaturen til produsenten.
For å identifisere den nøyaktige årsaken til feilen, og for garantiformål, kan en defekt komponent fortsatt returneres til produsenten for inspeksjon. Imidlertid vil enkelheten og miljøpåvirkningen av å gjøre dette være mye mindre sammenlignet med å returnere hele enheten.
5.3 Kostnad
Å redusere nedetid og påvirkningen på miljøet vil til slutt også oversettes til betydelige kostnadsreduksjoner.
Modulært armatur
Muligheten til å reparere armaturen på stedet fjerner eventuelle kostnader forbundet med å returnere armaturen til produsenten.
Videre, selv om reparasjonen ikke dekkes av garantien, vil kostnaden for reparasjon være betydelig billigere enn å måtte erstatte hele armaturen.
Forseglet for livet-armatur
Transport av varer til og fra stedet kan være utfordrende og dyrt. Ansvaret for å returnere den defekte enheten til produsenten vil nesten alltid ligge hos kunden, i stedet for produsenten. Selv om feilen dekkes av armaturets garanti, kan kunden fortsatt forventes å dekke kostnaden for at armaturen sendes tilbake.
Videre, hvis det oppstår en feil som ikke dekkes av garantien, f.eks. overspenning av en strømforsyning, kan kunden måtte betale kostnaden for en ny enhet ettersom hele armaturen sannsynligvis vil bli erstattet i stedet for reparert (selv om bare én, relativt rimelig komponent har forårsaket feilen).

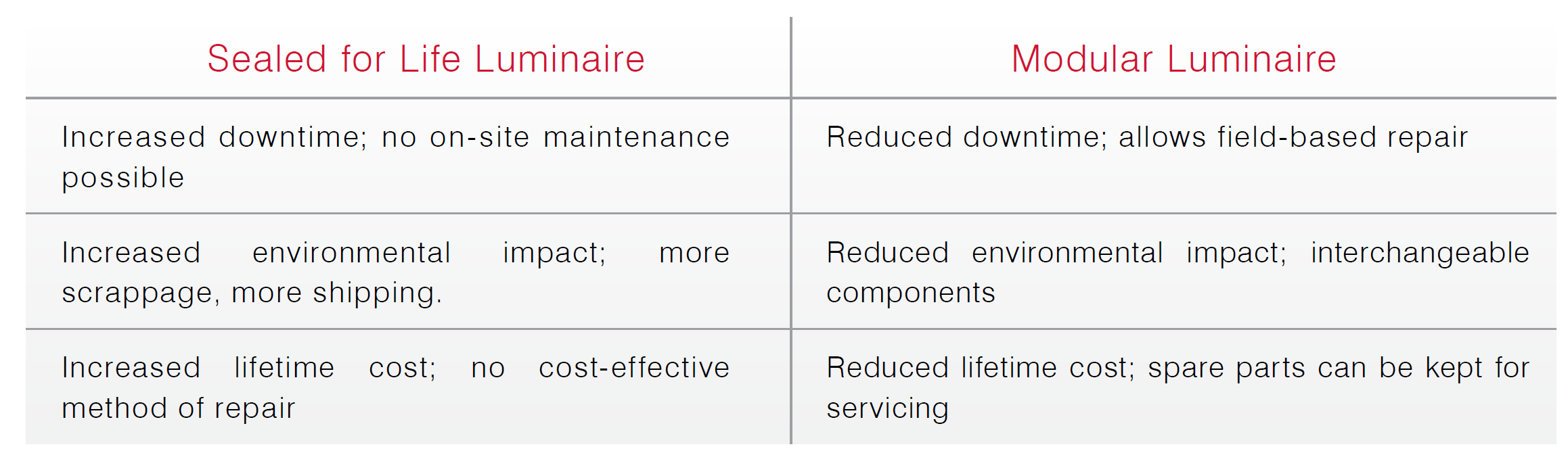

Figur 6: sammendrag av modulært vs. forseglet for livet
6. Øke tilgjengelighet
Et armatur som er enkelt å vedlikeholde vil sannsynligvis bare være til fordel for en sluttbruker hvis de er i stand til å enkelt få tilgang til enheten i utgangspunktet. Naturen til noen anvendelser i eksplosjonsfarlige områder betyr at det å gjøre det kan være farlig eller kreve spesialutstyr. Heldigvis kan utformingen av et armatur også bidra til å gjøre tilgangen enklere.
I tillegg til å være enkelt å vedlikeholde, bør en virkelig modulær løsning også tillate at nøkkelkomponenter monteres eksternt (med en kablet forbindelse til armaturhodet, via en kabel) og gi en sluttbruker større fleksibilitet i måten de monterer armaturen på. Hvis strømforsyninger kan monteres på bakkenivå, blir tilgang for vedlikehold langt enklere. I tillegg til å redusere kostnaden for vedlikehold, vil dette også bidra til å øke hastigheten og minimere nedetid.
Hos Raytec er dette noe vi har erfart når vi jobber med klienter som installerer armaturer i kornlagringslagre, som vanligvis vil ha High Bay-armaturer montert på (eller hengende fra) lagertak. Med ikke-modulær belysning installert kan det å få tilgang til armaturen kreve at kornet fjernes før vedlikehold utføres; en langsom og kostbar prosess. I tillegg, selv om armaturen kan nås uten å måtte fjerne kornet, er det risikabelt å utføre vedlikehold med kornet fortsatt under; det kan føre til at det blir forurenset hvis noe faller mens vedlikehold utføres. I kontrast betyr muligheten til å montere strømforsyningene eksternt at vedlikehold kan utføres på bakkenivå (slik at det ikke er noen risiko for forurensning), og kornet trenger ikke å fjernes. Til syvende og sist betyr dette at vedlikehold kan gjøres raskere og til lavere kostnad.
Gjør vedlikehold enklere med en ekstern strømforsyning
Se videoen nedenfor for å se hvordan SPARTANs High Power Flood- og Bay-armaturer med avtakbar strømforsyning kan være til fordel for installasjon og vedlikehold.
7. Garantier og returer
Vi har nevnt garantier noen ganger i løpet av denne hvitboken, og en god garanti er absolutt en viktig ting å se etter når man velger et armatur til en ny belysningsinstallasjon. En god garanti kan bidra til å redusere kostnader og gi trygghet. Imidlertid er tilknyttede nedetidskostnader uunngåelige selv med den beste garantien hvis enheten ikke kan vedlikeholdes på stedet og må returneres til produsenten.
Det kan også være skjulte kostnader ved en garanti som du kanskje ikke har vurdert. Vi vurderer noen av disse her:
Hva dekkes egentlig?
Noen garantier kan bare dekke mekaniske problemer (som korrosjon på armaturets hus). Men hva med elektriske komponenter, som armaturets strømforsyning, hvor feil er mer vanlige? Hvis de ikke dekkes av garantien, vil produsenten ikke være forpliktet til å rette opp problemet hvis noe går galt. Videre kan arbeidskostnaden for å reparere feilen komme som en ekstra kostnad for sluttbrukeren.
Returforsendelse
Hvis enheten må returneres til produsenten for reparasjon, vil det generelt være sluttbrukerens ansvar å dekke kostnaden for å gjøre det. I noen tilfeller kan kunden også forventes å dekke kostnaden for å få enheten tilbake til stedet etter at reparasjonen er utført; selv om reparasjonen er dekket av garantien. Dette vil avhenge av produsentens vilkår, så det er alltid best å sjekke hvis du er usikker.
Er en reparasjon mulig?
Vi fremhevet tidligere at selv produsenten kan være ute av stand til å reparere et forseglet for livet-armatur. Dette problemet forsterkes for problemer som ikke dekkes av garantien. Det betyr at sluttbrukeren er mer sannsynlig å måtte betale for en hel erstatning, i stedet for bare å dekke kostnaden for reparasjon. Utgiften til dette vil sannsynligvis være betydelig større enn sluttbrukeren hadde forventet.
Skjønn
Garantivilkår varierer mellom ulike produsenter. Noen garantier kan inkludere en referanse til produsent «skjønn», som gir produsenten mer myndighet og fleksibilitet i å bestemme hvordan garantikrav løses. Som et eksempel kan produsenten ha skjønn til å løse et problem ved å reparere armaturen, erstatte det med en tilsvarende, eller å utstede en kreditering i stedet; uavhengig av kundens preferanse.
8. Sammendrag
For å redusere kostnader over levetiden til et armatur for eksplosjonsfarlige områder, bør vedlikehold være i forkant av en sluttbrukers tanker når de velger en ny belysningsløsning. Vedlikeholdsvennlighet bør vurderes sammen med kostnaden og ytelsen til armaturen, og produsentens omdømme. For noen anvendelser, hvor de tilknyttede kostnadene ved nedetid er høyere, bør det betraktes som av større betydning.
Å velge et LED-armatur som er modulært i sin utforming er kritisk. Det betyr at vedlikehold kan utføres på stedet, og utgang kan gjenopprettes i løpet av minutter hvis det er et problem. Denne hastigheten på vedlikehold er kritisk for å holde nedetiden til et minimum og holde kostnadene lave.
| Modulært | Forseglet for livet |
|---|---|
| Lys kan gjenopprettes i løpet av minutter | 20+ dager før lys kan gjenopprettes |
| Redusert nedetid, lavere kostnad | Økt nedetid, høyere kostnad |
| Lav miljøpåvirkning | Høy miljøpåvirkning |
